Les portes logiques sont les
pierres angulaires de l'électronique numérique. Parmi les différentes
portes, trois sont indispensables : C'est la raison pour laquelle lors de la simplification de fonctions, on utilise très souvent les portes NON-ET et NON-OUqui sont une combinaison des trois portes de base. Il est ainsi possible de réaliser toute fonction combinatoire uniquement avec des portes NON-ET, ou avec des portes NON-OU, ce qui permet de limiter le nombres de circuits intégrés (voir la simplification des équations : graphique ou algébrique). Aujourd'hui, les composants sur mesure, PAL, GAL et autres ASICs, n'imposent pas nécessairement de se limiter à un seul type de porte pour la réalisation d'une fonction combinatoire. Selon la technologie
retenue, une porte à des performances différentes, essentiellement
en terme de : On peut représenter les niveaux de tension susceptibles d'être appliqués en entrée ou obtenus en sortie d'une porte pour être bien vus comme des niveaux HAUT ou BAS, à l'aide d'un graphique nommé gabarit de transfert. Il représente les zones autorisées (min, max) des tensions d'entrée et de sortie. La courbe en trait plein qui caractérise la porte doit toujours se trouver dans les zones autorisées, comme par exemple la valeur typique d'une porte inverseuse TTL ci-contre. |
|||||||||

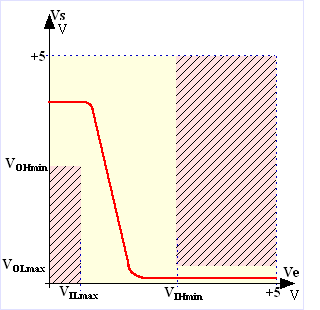

Gabarit de
transfert d'une porte TTL inverseuse
|
|||||||||
![]() |
|||||||||
Les valeurs typiques d'une porte inverseuse TTL sont représentées par la courbe en rouge. Les valeurs extrêmes
sont : |
|||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
