Sortie en Totem

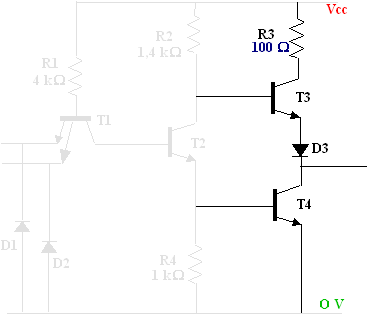

Les circuits TTL standard sont en sortie totem-pole. Un seul des deux transistors de sortie peut conduire :

1 - Si T3 conduit, alors la diode D3 est également conductrice. La sortie est au niveau haut via R3, T3 et D3. T4 est bloqué.

2 - Si T4 conduit, la sortie est au niveau bas. T3 et D3 sont bloqués
