La technologie CMOS

Grande concurente des diverses technologies TTL, la technologie CMOS présente de nombreux atouts :
- grande variété de tensions d'alimentation, de 2 à 18 volts,
- faible consommation statique,
- absence de temps de stockage,
- très grande impédance d'entrée,
- commande en tension,
- simplification du process d'intégration.

Les principaux inconvénients de cette structure sont :
- sa faible vitesse de commutation dûe à des capacités parasites importantes,
- un claquage par décharge électrostatique en entrée,
- un phénomène de latch-up (transistor parasite).

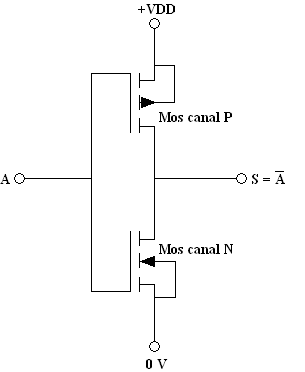

Cette technologie utilise deux transistors MOS complémentaires, l'un de type canal P et l'autre de type canal N.

CMOS signifie Complementary Metal Oxyde Semiconductor.

Les deux transistors MOS utilisés sont du type P et N à enrichissement.

Les familles logiques développées autour de la technologie CMOS sont également aujourd'hui très nombreuses : C pour la CMOS de départ, HC (High speed CMOS), HCT (High speed CMOS à entrées TTL),....

Télécharger la documentation Texas Instrument sur la famille High Speed AHC.
