La technologie RTL
Aujourd'hui complètement disparue, cette famille technologique fut la première qui déboucha sur une fabrication de circuits intégrés, essentiellement en raison de sa simplicité. On trouve toutefois des circuits intégrants la fonction inversion avec un transistor de commutation et une ou deux résistances (voir la documentation Philips et la fiche technique du composant).
Temps de commutation :

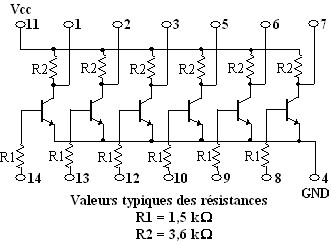

Sextuple inverseur MC9718P
Motorola
Série plastique MRTL moyenne puissance
P = 7.0 mW (Entrée haute) P = 3.0 mW (Entrée basse)
Temps de propagation typique tpd = 27 ns.
Le courant d'entrée maximal est de 140 mA, alors que le courant de sortie maximal est de 570 mA.
L'entrance
est de 1 porte,
La sortance est de 4 portes (Ismin/Iemax).
La tension de sortie à l'état bas, VOL est au maximum de 350 mV alors que le Vcesat maximal est donné à 250 mV, ce qui suppose des pertes ohmiques supplémentaires dans les connections.

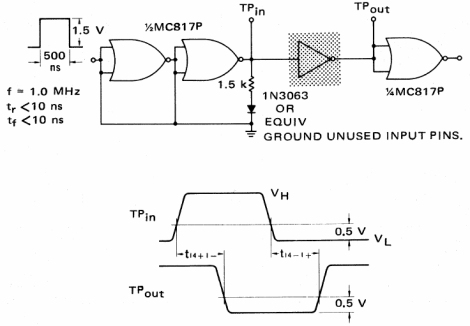

On remarquera que les temps de propagation sont mesurés lors des passages des tensions en entrée et en sortie à 0,5 volts. Ils sont notés t14+1- et t14-1+ car ils mesurent les temps de propagation des signaux entre les broches 14 et 1, sur les fronts montants (+) ou descendants (-).
Le fabricant donne également
le temps de commutation :
Switching Time : ton + toff = 90 ns maximum à + 25°C
