La technologie DTL
Egalement disparue aujourd'hui, cette technologie fut la seconde à être intégrée dans le silicium. Elle améliorait nettement les performances en termes de vitesse, de puissance et de stabilité.

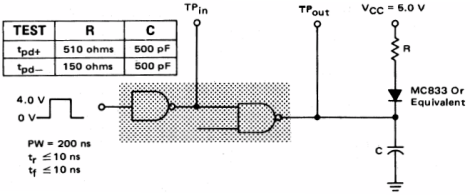

Temps de propagation :

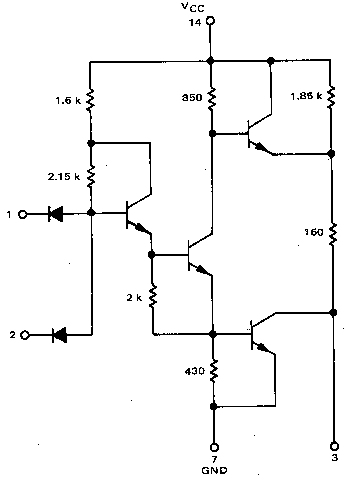

Quadruple porte NAND
à deux entrées Motorola MC957F
La sortance passe à 25 portes avec une puissance totale dissipée
de 170 mW.
On remarquera que les temps de propagation sur fronts montants et descendants sont mesurés lors du passage des tensions à 1,5 volts.
Le fabricant donne :
le temps de propagation sur le front montant de TPout, tpd+ = 80 ns max,
le temps de propagation sur le front descendant de TPout, tpd- = 40 ns
max.
Tension de sortie
VOL = 0,40 V max
Tension de sortie VOH = 2,60 V min
