La technologie TTL
Aujourd'hui obsolète, mais encore très présente dans de nombreux anciens systèmes, cette famille technologique fût la première grande famille de circuits intégrés logiques avec ses deux versions 5400 (militaire) et 7400 (industrielle).
C'est le seul cas de circuit intégré comprenant des transistors multi-émetteurs. Le passage de la technologie DTL à la technologie TTL s'est fait en remplaçant les diodes d'entrée par des jonctions PN, base-émetteur.
Les caractéristiques
typiques de cette famille 74xx sont les suivantes :
Tension d'alimentation : 4,75 V < Vcc < 5,25 V.
Température de fonctionnement : 0°C < T < 70°C.
Sortance : 10.
Impédance de sortie : 70 W à l'état
haut et 10 W à l'état bas.
Impédance d'entrée : 400 kW à
l'état haut et 4,0 kW à l'état
bas.
N iveaux en sortie : VOL = 0,2 V et VOH = 3,5 V.
Immunité au bruit : 400 mV.
Puissance dissipée : 10 mW par porte et mW par bascule.
Temps de propagation moyen : 13 ns par porte et 30 ns par bascule.
Temps de montée moyen : 2,5 ns.
Temps de descente moyen : 1,5 ns.
Fréquence maximale d'horloge : 30 MHz.
Porte

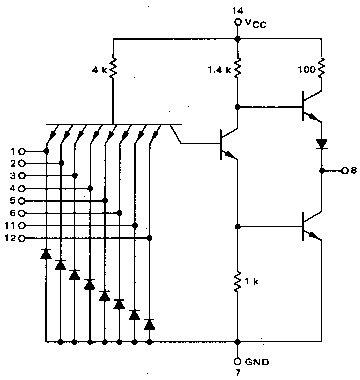

NAND à huit entrées Motorola MC7430P
La sortance est de 10 portes avec une puissance totale dissipée de
10 mW.
Tension de sortie
VOL = 0,40 V max
Tension de sortie VOH = 2,40 V min
Tension d'entrée
VIL = 0,8 V max
Tension d'entrée VIH = 2 V min

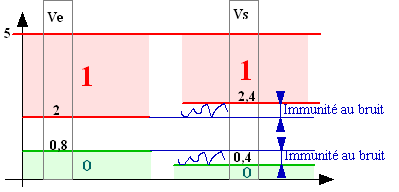

L'immunité au bruit est donc de 400 mV au niveau haut comme au niveau bas.
