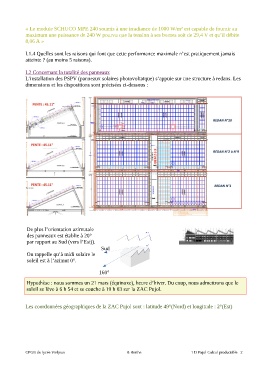

Page 2 - Evaluer le productible de la Halle Pajol

« Le module SCHUCO MPE 240 soumis à une irradiance de 1000 W/m² est capable de fournir au
maximum une puissance de 240 W pourvu que la tension à ses bornes soit de 29,4 V et qu’il débite
8,06 A »

I.1.4 Quelles sont les raisons qui font que cette performance maximale n’est pratiquement jamais
atteinte ? (au moins 5 raisons).

I.2 Concernant la totalité des panneaux
L’installation des PSPV (panneaux solaires photovoltaïque) s’appuie sur une structure à redans. Les
dimensions et les dispositions sont précisées ci-dessous :

De plus l’orientation azimutale
des panneaux est établie à 20°
par rapport au Sud (vers l’Est)).
Sud
On rappelle qu’à midi solaire le
soleil est à l’azimut 0°.

160°

Hypothèse : nous sommes un 21 mars (équinoxe), heure d’hiver. Du coup, nous admettrons que le
soleil se lève à 6 h 54 et se couche à 19 h 03 sur la ZAC Pujol.

Les coordonnées géographiques de la ZAC Pujol sont : latitude 49°(Nord) et longitude : 2°(Est)

CPGE du lycée Vieljeux B Berthe TD Pajol Calcul productible 2
