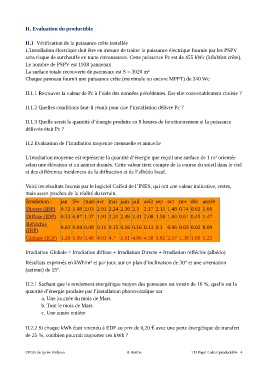

Page 4 - Evaluer le productible de la Halle Pajol

II. Evaluation du productible

II.1 Vérification de la puissance crête installée
L’installation électrique doit être en mesure de traiter la puissance électrique fournie par les PSPV
sans risque de surchauffe en toute circonstance. Cette puissance Pc est de 455 kWc (kiloWatt crête).
Le nombre de PSPV est 1938 panneaux
La surface totale recouverte de panneaux est S = 3020 m²
Chaque panneau fournit une puissance crête (maximale ou encore MPPT) de 240 Wc

II.1.1 Retrouver la valeur de Pc à l’aide des données précédentes. Est-elle convenablement choisie ?

II.1.2 Quelles conditions faut-il réunir pour que l’installation délivre Pc ?

II.1.3 Quelle serait la quantité d’énergie produite en 8 heures de fonctionnement si la puissance
délivrée était Pc ?

II.2 Evaluation de l’irradiation moyenne mensuelle et annuelle

L’irradiation moyenne est représente la quantité d’énergie que reçoit une surface de 1 m² orientée
selon une élévation et un azimut donnés. Cette valeur tient compte de la course du soleil dans le ciel
et des différentes incidences de la diffraction et de l’albédo local.

Voici les résultats fournis par le logiciel CalSol de l’INES, qui ont une valeur indicative, certes,
mais assez proches de la réalité du terrain.
Irradiation : jan fév mars avr mai juin juil août sep oct nov déc année
Directe (IBP) 0.72 1.08 2.03 2.01 2.24 2.36 2.3 2.17 2.15 1.48 0.74 0.62 1.66
Diffuse (IDP) 0.53 0.87 1.37 1.91 2.31 2.49 2.41 2.08 1.58 1.04 0.61 0.45 1.47
Réfléchie 0.03 0.04 0.08 0.11 0.15 0.16 0.16 0.13 0.1 0.06 0.03 0.02 0.09
(IRP)
Globale (IGP) 1.28 1.99 3.48 4.03 4.7 5.01 4.86 4.38 3.82 2.57 1.38 1.09 3.22

Irradiation Globale = Irradiation diffuse + Irradiation Directe + Irradiation réfléchie (albédo)

Résultats exprimés en kWh/m² et par jour, sur un plan d’inclinaison de 30° et une orientation
(azimut) de 15°.

II.2.1 Sachant que le rendement énergétique moyen des panneaux est voisin de 16 %, quelle est la
quantité d’énergie produite par l’installation photovoltaïque sur
a. Une journée du mois de Mars
b. Tout le mois de Mars
c. Une année entière

II.2.2 Si chaque kWh était revendu à EDF au prix de 0,20 € avec une perte énergétique de transfert
de 25 %, combien pourrait rapporter ces kWh ?

CPGE du lycée Vieljeux B Berthe TD Pajol Calcul productible 4
