Page 3 - Evaluer le productible de la Halle Pajol

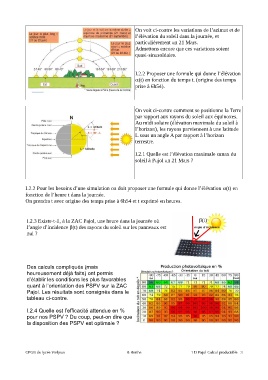

On voit ci-contre les variations de l’azimut et de
l’élévation du soleil dans la journée, et
particulièrement un 21 Mars.
Admettons encore que ces variations soient
quasi-sinusoïdales.

I.2.2 Proposer une formule qui donne l’élévation
α(t) en fonction du temps t. (origine des temps
prise à 6h54).

On voit ci-contre comment se positionne la Terre
par rapport aux rayons du soleil aux équinoxes.
Au midi solaire (élévation maximale du soleil à
l’horizon), les rayons parviennent à une latitude
L sous un angle A par rapport à l’horizon
terrestre.

I.2.1 Quelle est l’élévation maximale αmax du
soleil à Pujol un 21 Mars ?

I.2.2 Pour les besoins d’une simulation on doit proposer une formule qui donne l’élévation α(t) en
fonction de l’heure t dans la journée.
On prendra t avec origine des temps prise à 6h54 et t exprimé en heures.

I.2.3 Existe-t-il, à la ZAC Pajol, une heure dans la journée où β(t)
l’angle d’incidence β(t) des rayons du soleil sur les panneaux est
nul ?

Des calculs compliqués (mais
heureusement déjà faits) ont permis
d’établir les conditions les plus favorables
quant à l’orientation des PSPV sur la ZAC
Pajol. Les résultats sont consignés dans le
tableau ci-contre.

I.2.4 Quelle est l’efficacité attendue en %
pour nos PSPV ? Du coup, peut-on dire que
la disposition des PSPV est optimale ?

CPGE du lycée Vieljeux B Berthe TD Pajol Calcul productible 3
