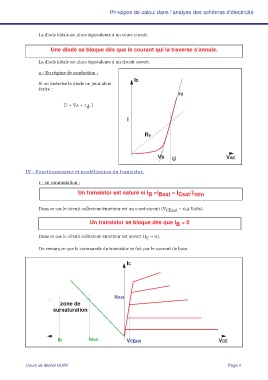

Principes de calcul dans l’analyse des schémas d’électricité
La diode idéale est alors équivalente à un court-circuit.
Une diode se bloque dès que le courant qui la traverse s’annule.
La diode idéale est alors équivalente à un circuit ouvert.
2 - En régime de conduction :
ID
Si on linéarise la diode on peut alors
écrire :
rd
U = Vs + r .I
d
I
Rs
Vs U VAK
IV - Fonctionnement et modélisation du transistor.
1 - en commutation :
/β
Un transistor est saturé si I B >I Bsat = I Csat min
Dans ce cas le circuit collecteur-émetteur est un court-circuit (V CEsat ~ 0,2 Volts).
Un transistor se bloque dès que I B = 0
Dans ce cas le circuit collecteur-émetteur est ouvert (I = 0).
C
On remarque que la commande du transistor se fait par le courant de base.
IC
ICsat
zone de
sursaturation
IB IBsat VCEsat VCE
