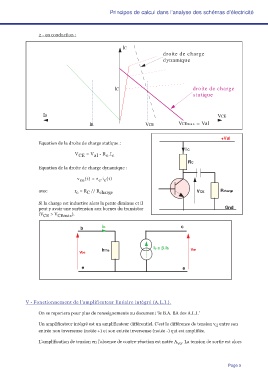

Principes de calcul dans l’analyse des schémas d’électricité

2 - en conduction :

IC
droite de charge
dynamique

IC droite de charge
statique

IB VCE

IB VCE VCEmax = Val

+Val
Equation de la droite de charge statique :
IC
V CE = V al - R .I
c c
RC
Equation de la droite de charge dynamique :

v ce (t) = r .i (t)
c c
avec r = R // R charge VCE Rcharge
C
c
Si la charge est inductive alors la pente diminue et il
peut y avoir une surtension aux bornes du transistor Gnd
(V CE > V CEmax ).

b ib c

ic = ββ.ib
h11e vce
vbe

e e

V - Fonctionnement de l’amplificateur linéaire intégré (A.L.I.).

On se reportera pour plus de renseignements au document ‘le B.A. BA des A.L.I.’

Un amplificateur intégré est un amplificateur différentiel. C’est la différence de tension v entre son
d
entrée non inverseuse (notée +) et son entrée inverseuse (notée -) qui est amplifiée.

L’amplification de tension en l’absence de contre-réaction est notée A vo . La tension de sortie est alors

Cours de Michel OURY Page 5
