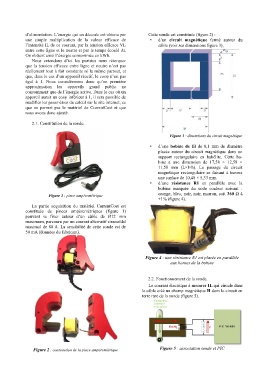

d’alimentation. L’énergie qui en découle est obtenu par Cette sonde est constituée (figure 2) :
une simple multiplication de la valeur efficace de • d’un circuit magnétique fermé autour du
l’intensité IL de ce courant, par la tension efficace VL câble (voir ses dimensions figure 3),
entre cette ligne et le neutre et par le temps écoulé ∆t.
On obtient ainsi l’énergie consommée en kWh.
Nous entendons d’ici les puristes nous rétorquer
que la tension efficace entre ligne et neutre n’est pas
réellement tout à fait constante ni la même partout, et
que, dans le cas d’un appareil réactif, le cosφ n’est pas
égal à 1. Nous considérerons donc qu’en première
approximation les appareils grand public ne
consomment que de l’énergie active. Dans le cas où un
appareil aurait un cosφ inférieur à 1, il sera possible de
modifier les paramètres du calcul sur le site internet, ce
que ne permet pas le matériel de CurrentCost et que
nous avons donc ajouté.

2.1. Constitution de la sonde.

Figure 3 : dimensions du circuit magnétique

• d’une bobine de fil de 0,1 mm de diamètre
placée autour du circuit magnétique dans un
support rectangulaire en bakélite. Cette bo-
bine a une dimension de 17,58 × 12,58 ×
11,58 mm (L×l×h). Le passage du circuit
magnétique rectangulaire se faisant à travers
une surface de 10,48 × 5,33 mm.
• d’une résistance R1 en parallèle avec la
bobine marquée du code couleur suivant :
orange, bleu, noir, noir, marron, soit 360 Ω à
Figure 1 : pince ampèremètrique
±1% (figure 4).
La partie acquisition du matériel CurrentCost est
constituée de pinces ampèremétriques (figure 1)
pouvant se fixer autour d’un câble de Ø12 mm
maximum, parcouru par un courant alternatif sinusoïdal
maximal de 80 A. La sensibilité de cette sonde est de
50 mA (données du fabricant).

Figure 4 : une résistance R1 est placée en parallèle
aux bornes de la bobine

2.2. Fonctionnement de la sonde.
Le courant électrique à mesurer IL qui circule dans
le câble créé un champ magnétique H dans le circuit en
terre rare de la sonde (figure 5).

Figure 2 : constitution de la pince ampèremétrique Figure 5 : association sonde et PIC
