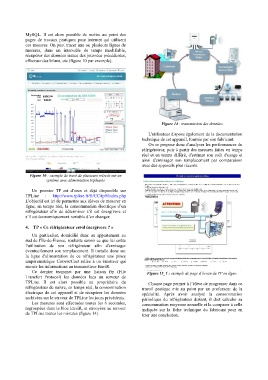

MySQL. Il est alors possible de mettre au point des
pages de travaux pratiques pour internet qui utilisent
ces mesures. On peut tracer une ou plusieurs lignes de
mesures, dans un intervalle de temps modifiable,
récupérer des données issues des journées précédentes,
effectuer des bilans, etc (figure 10 par exemple).

Figure 14 : transmission des données
L'utilisateur dispose également de la documentation
technique de cet appareil, fournie par son fabricant.
On se propose donc d'analyser les performances du
réfrigérateur, puis à partir des mesures faites en temps
réel et en temps différé, d'estimer son coût d'usage et
ainsi d'envisager son remplacement par comparaison
avec des appareils plus récents.

Figure 10 : exemple de tracé de plusieurs relevés sur un
système avec alimentation triphasée

Un premier TP est d’ores et déjà disponible sur
TPLine : http://www.tpline.fr/fr/CC/tp9/index.php
L’objectif est ici de permettre aux élèves de mesurer en
ligne, en temps réel, la consommation électrique d’un
réfrigérateur afin de déterminer s’il est énergivore et
s’il est économiquement rentable d’en changer.

4. TP « Ce réfrigérateur est-il énergivore ? »
Un particulier, domicilié dans un appartement au
sud de l'Ile-de-France, souhaite savoir ce que lui coûte
l'utilisation de son réfrigérateur afin d'envisager
éventuellement son remplacement. Il installe donc sur
la ligne d'alimentation de ce réfrigérateur une pince
ampèremétrique CurrentCost reliée à un émetteur qui
envoie les informations au transmetteur EnviR.
Ce dernier transmet par une liaison ftp (File Figure 15_1 : exemple de page d’écran du TP en ligne.
Transfert Protocol) les données lues au serveur de
TPLine. Il est alors possible au propriétaire du Chaque page permet à l’élève de progresser dans ce
réfrigérateur de suivre, en temps réel, la consommation travail pratique mis au point par un professeur de la
électrique de cet appareil et de récupérer les données spécialité. Après avoir analysé la consommation
archivées sur le serveur de TPLine les jours précédents. périodique du réfrigérateur distant, il doit calculer sa
Les mesures sont effectuées toutes les 6 secondes, consommation moyenne annuelle et la comparer à celle
regroupées dans le bloc EnviR, et envoyées au serveur indiquée sur la fiche technique du fabricant pour en
de TPLine toutes les minutes (figure 14). tirer une conclusion.
