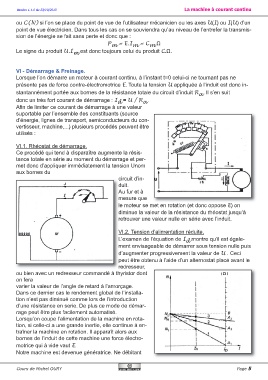

Page 5 - La machine à courant continu

Version 1.1.0 du 23/10/2013 La machine à courant continu

ou C(N) si l’on se place du point de vue de l’utilisateur mécanicien ou les axes U(I) ou I(U) d’un
point de vue électricien. Dans tous les cas on se souviendra qu’au niveau de l’entrefer la transmis-
sion de l’énergie se fait sans perte et donc que :
P m = E.I m = C m .Ω
Le signe du produit U.I m est donc toujours celui du produit C.Ω.

VI - Démarrage & Freinage.
Lorsque l’on démarre un moteur à courant continu, à l’instant t=0 celui-ci ne tournant pas ne
présente pas de force contre-électromotrice E. Toute la tension U appliquée à l’induit est donc in-
stantannément portée aux bornes de la résistance totale du circuit d’induit R . Il s’en suit
a
donc un très fort courant de démarrage : I d = U / R a
Afin de limiter ce courant de démarrage à une valeur
suportable par l’ensemble des constituants (source
d’énergie, lignes de transport, semiconducteurs du con-
vertisseur, machine,...) plusieurs procédés peuvent être
utilisés :

VI.1. Rhéostat de démarrage.
Ce procédé qui tend à disparaître augmente la résis-
tance totale en série au moment du démarrage et per-
met donc d’appliquer immédiatement la tension Unom
aux bornes du
circuit d’in-
duit.
Au fur et à
mesure que
le moteur se met en rotation (et donc oppose E) on
diminue la valeur de la résistance du rhéostat jusqu’à
retrouver une valeur nulle en série avec l’induit.

VI.2. Tension d’alimentation réduite.
L’examen de l’équation de I d montre qu’il est égale-

ment envisageable de démarrer sous tension nulle puis
d’augmenter progressivement la valeur de U . Ceci
peut être obtenu à l’aide d’un alternostat placé avant le
redresseur,
ou bien avec un redresseur commandé à thyristor dont
on fera
varier la valeur de l’angle de retard à l’amorçage.
Dans ce dernier cas le rendement global de l’installa-
tion n’est pas diminué comme lors de l’introduction
d’une résistance en serie. De plus ce mode de démar-
rage peut être plus facilement automatisé.
Lorsqu’on coupe l’alimentation de la machine en rota-
tion, si celle-ci a une grande inertie, elle continue à en-
traîner la machine en rotation. Il apparaît alors aux
bornes de l’induit de cette machine une force électro-
motrice qui à vide vaut E.
Notre machine est devenue génératrice. Ne débitant

Cours de Michel OURY Page 5
