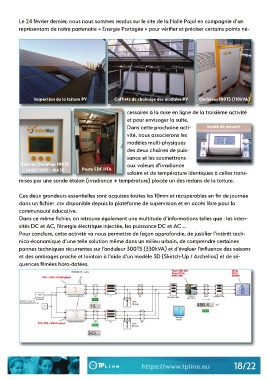

Le 24 février dernier, nous nous sommes rendus sur le site de la Halle Pajol en compagnie d'un
représentant de notre partenaire « Energie Partagée » pour vérifier et préciser certains points né-

Inspection du la toiture PV Coffrets de chaînage des modules PV Onduleur 100TS (110kVA)

cessaires à la mise en ligne de la troisième activité
et pour envisager la suite.
Dans cette prochaine acti- sonde de mesure
vité, nous associerons les
modèles multi-physiques
des deux chaînes de puis-
sance et les soumettrons
Relevés Onduleur 100TS aux valeurs d'irradiance
24/02/2021 – 16h30 Poste EDF HTA
solaire et de température identiques à celles trans-
mises par une sonde étalon (irradiance + température) placée dans un des redans de la toiture.

Ces deux grandeurs essentielles sont acquises toutes les 10min et récupérables en fin de journée

dans un fichier .csv disponible depuis la plateforme de supervision et en accès libre pour la
communauté éducative.
Dans ce même fichier, on retrouve également une multitude d’informations telles que : les inten-
sités DC et AC, l’énergie électrique injectée, les puissance DC et AC …
Pour conclure, cette activité va nous permettre de façon approfondie, de justifier l’intérêt tech-
nico-économique d’une telle solution même dans un milieu urbain, de comprendre certaines
pannes techniques récurrentes sur l’onduleur 300TS (330kVA) et d'évaluer l'influence des saisons
et des ombrages proche et lointain à l'aide d'un modèle 3D (Sketch-Up / Archelios) et de sé-
quences filmées horo-datées.
