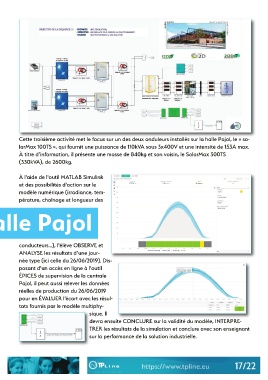

Cette troisième activité met le focus sur un des deux onduleurs installés sur la halle Pajol, le « so-
larMax 100TS », qui fournit une puissance de 110kVA sous 3x400V et une intensité de 153A max.
À titre d’information, il présente une masse de 840kg et son voisin, le SolarMax 300TS
(330kVA), de 2600kg.
À l'aide de l'outil MATLAB Simulink
et des possibilités d'action sur le
modèle numérique (irradiance, tem-
pérature, chaînage et longueur des
alle Pajol
conducteurs…), l'élève OBSERVE et
ANALYSE les résultats d’une jour-
née type (ici celle du 26/06/2019). Dis-
posant d'un accès en ligne à l'outil
ÉPICES de supervision de la centrale
Pajol, il peut aussi relever les données
réelles de production du 26/06/2019
pour en ÉVALUER l’écart avec les résul-
tats fournis par le modèle multiphy-
sique. Il
devra ensuite CONCLURE sur la validité du modèle, INTERPRE-
TRER les résultats de la simulation et conclure avec son enseignant
sur la performance de la solution industrielle.
