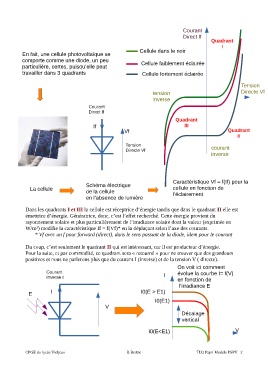

Page 2 - Proposer et valider un modele pour la centrale PV de la Halle Pajol

Courant
Direct If
Quadrant
I
Cellule dans le noir
En fait, une cellule photovoltaïque se
comporte comme une diode, un peu Cellule faiblement éclairée
particulière, certes, puisqu’elle peut
travailler dans 3 quadrants Cellule fortement éclairée

Tension
tension Directe Vf
inverse
Courant
Direct If
Quadrant
If III
Vf Quadrant
II

Tension
Directe Vf courant
inverse

Caractéristique Vf = f(If) pour la
Schéma électrique
La cellule cellule en fonction de
de la cellule l’éclairement
en l’absence de lumière

Dans les quadrants I et III la cellule est réceptrice d’énergie tandis que dans le quadrant II elle est
émettrice d’énergie. Génératrice, donc, c’est l’effet recherché. Cette énergie provient du
rayonnement solaire et plus particulièrement de l’irradiance solaire dont la valeur (exprimée en
W/m²) modifie la caractéristique If = f(Vf)* en la déplaçant selon l’axe des courants.
* Vf avec un f pour forward (direct), dans le sens passant de la diode, idem pour le courant

Du coup, c’est seulement le quadrant II qui est intéressant, car il est producteur d’énergie.
Pour la suite, et par commodité, ce quadrant sera « retourné » pour ne trouver que des grandeurs
positives et nous ne parlerons plus que du courant I (inverse) et de la tension V ( directe).
On voit ici comment
Courant évolue la courbe I= f(V)
Inverse I I
en fonction de
l’irradiance E

E I I0(E > E1)
I0(E1)
V
Décalage
vertical

I0(E<E1) V

CPGE du lycée Vieljeux B Berthe TD2 Pajol Modèle PSPV 2
