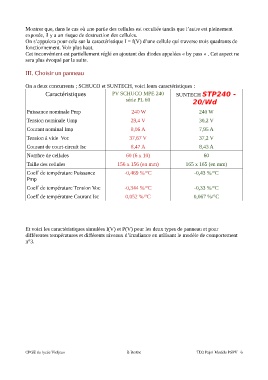

Montrer que, dans le cas où une partie des cellules est occultée tandis que l’autre est pleinement
exposée, il y a un risque de destruction des cellules.
On s’appuiera pour cela sur la caractéristique I = f(V) d’une cellule qui traverse trois quadrants de
fonctionnement. Voir plus haut.
Cet inconvénient est partiellement réglé en ajoutant des diodes appelées « by pass » . Cet aspect ne
sera plus évoqué par la suite.

III. Choisir un panneau

On a deux concurrents ; SCHUCO et SUNTECH, voici leurs caractéristiques :
Caractéristiques PV SCHUCO MPE 240 SUNTECH STP240 -
série PL 60 20/Wd

Puissance nominale Pmp 240 W 240 W
Tension nominale Ump 29,4 V 30,2 V

Courant nominal Imp 8,06 A 7,95 A
Tension à vide Voc 37,67 V 37,2 V

Courant de court-circuit Isc 8,47 A 8,43 A
Nombre de cellules 60 (6 x 10) 60

Taille des cellules 156 x 156 (en mm) 165 x 165 (en mm)
Coeff de température Puissance -0,469 %/°C -0,43 %/°C
Pmp
Coeff de température Tension Voc -0,344 %/°C -0,33 %/°C

Coeff de température Courant Isc 0,052 %/°C 0,067 %/°C

Et voici les caractéristiques simulées I(V) et P(V) pour les deux types de panneau et pour
différentes températures et différents niveaux d’irradiance en utilisant le modèle de comportement
n°3.
