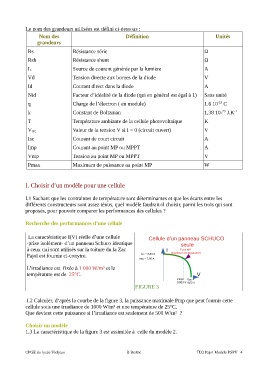

Page 4 - Proposer et valider un modele pour la centrale PV de la Halle Pajol

Le nom des grandeurs utilisées est défini ci-dessous :
Nom des Définition Unités
grandeurs
Rs Résistance série Ω

Rsh Résistance shunt Ω

I L Source de courant générée par la lumière A
Vd Tension directe aux bornes de la diode V
Id Courant direct dans la diode A

Nid Facteur d’idéalité de la diode (qui en général est égal à 1) Sans unité
q Charge de l’électron ( en module) 1.6 10 C
-19
k Constant de Boltzman 1,38 10- J.K -1
23
T Température ambiante de la cellule photovoltaïque K
Valeur de la tension V si I = 0 (circuit ouvert) V
V OC
Isc Courant de court circuit A
Imp Courant au point MP ou MPPT A
Vmp Tension au point MP ou MPPT V

Pmax Maximum de puissance au point MP W

I. Choisir d’un modèle pour une cellule

I.1 Sachant que les contraintes de température sont déterminantes et que les écarts entre les
différents constructeurs sont assez ténus, quel modèle faudrait-il choisir, parmi les trois qui sont
proposés, pour pouvoir comparer les performances des cellules ?

Recherche des performances d’une cellule

La caractéristique I(V) réelle d’une cellule Cellule d’un panneau SCHUCO
-prise isolément- d’un panneau Schuco identique seule
à ceux qui sont utilisés sur la toiture du la Zac I Point MP
Pajol est fournie ci-conytre. Isc = 8,43 A (maximum de puissance)
Imp = 7,95 A
L’irradiance est fixée à 1 000 W/m² et la
température est de 25°C. V
Vmp= Voc =
0,503 V 0,62 V
FIGURE 3

I.2 Calculer, d’après la courbe de la figure 3, la puissance maximale Pmp que peut fournir cette
cellule sous une irradiance de 1000 W/m² et une température de 25°C.
Que devient cette puissance si l’irradiance est seulement de 500 W/m² ?

Choisir un modèle
1.3 La caractéristique de la figure 3 est assimilée à celle du modèle 2.

CPGE du lycée Vieljeux B Berthe TD2 Pajol Modèle PSPV 4
