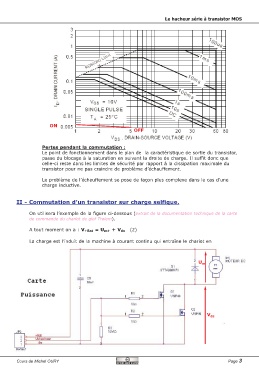

Le hacheur série à transistor MOS
ON
OFF
Pertes pendant la commutation :
Le point de fonctionnement dans le plan de la caractéristique de sortie du transistor,
passe du blocage à la saturation en suivant la droite de charge. Il suffit donc que
celle-ci reste dans les limites de sécurité par rapport à la dissipation maximale du
transistor pour ne pas craindre de problème d’échauffement.
Le problème de l’échauffement se pose de façon plus complexe dans le cas d’une
charge inductive.
II - Commutation d’un transistor sur charge selfique.
On utilisera l’exemple de la figure ci-dessous (extrait de la documentation technique de la carte
de commande du chariot de glof Trolem).
A tout moment on a : V +Bat = U m+ + V ds (2)
La charge est l’induit de la machine à courant continu qui entraîne le chariot en
U m
V ds
