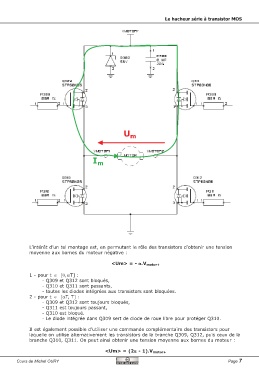

Le hacheur série à transistor MOS
U m
I m
L’intérêt d’un tel montage est, en permutant le rôle des transistors d’obtenir une tension
moyenne aux bornes du moteur négative :
<Um> = - αα.V motor+
1 - pour t ∈ [0, αT] :
- Q309 et Q312 sont bloqués,
- Q310 et Q311 sont passants,
- toutes les diodes intégrées aux transistors sont bloquées.
2 - pour t ∈ [αT, T] :
- Q309 et Q312 sont toujours bloqués,
- Q311 est toujours passant,
- Q310 est bloqué.
- Le diode intégrée dans Q309 sert de diode de roue libre pour protéger Q310.
Il est également possible d’utiliser une commande complémentaire des transistors pour
laquelle on utilise alternativement les transistors de la branche Q309, Q312, puis ceux de la
branche Q310, Q311. On peut ainsi obtenir une tension moyenne aux bornes du moteur :
<Um> = (2αα - 1).V motor+
