Le hacheur série à transistor MOS
Dans ce hacheur, on fonctionnera selon la commande suivante :
1 - pour t ∈ [0, αT] :
- Q310 et Q311 sont bloqués,
- Q309 et Q312 sont passants,
- toutes les diodes intégrées aux transistors sont bloquées.

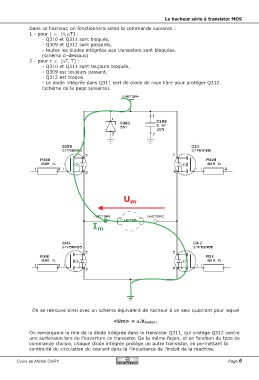

(schéma ci-dessous)
2 - pour t ∈ [αT, T] :
- Q310 et Q311 sont toujours bloqués,
- Q309 est toujours passant,
- Q312 est bloqué.
- Le diode intégrée dans Q311 sert de diode de roue libre pour protéger Q312.
(schéma de la page suivante).
U m
I m
On se retrouve ainsi avec un schéma équivalent de hacheur à un seul quadrant pour lequel
<Um> = αα.V motor+
On remarquera le rôle de la diode intégrée dans le transistor Q311, qui protège Q312 contre
une surtension lors de l’ouverture ce transistor. De la même façon, et en fonction du type de
commande choisie, chaque diode intégrée protège un autre transistor, en permettant la
continuité du circulation du courant dans la l’inductance de l’induit de la machine.
