Version 1.0.0 du 14/10/2006 La transmission numérique
Les contraintes différentes ont donc imposé des structures de communication adaptées :
- transmission parallèle par bus sur les cartes de circuits imprimés, et vers certains
périphériques, sur quelques mètres,
- transmission en série, bit par bit, sur quelques dizaines de mètres (liaison série RSxxx),
- transmission par paquets sur des longues distances, réseaux intranet et internet,...
La transmission parallèle.
Les cartes d'électronique numérique, comme les capteurs intelligents, sont dotés d'un processeur,
et de mémoire (mémoire morte, mémoire vive, ...).

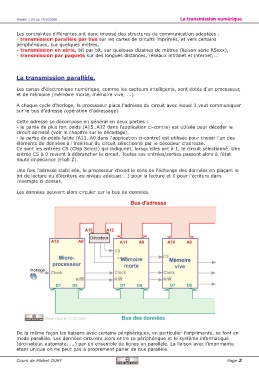

A chaque cycle d'horloge, le processeur place l'adresse du circuit avec lequel il veut communiquer
sur le bus d'adresse (opération d'adressage).
Cette adresse se décompose en général en deux parties :
- la partie de plus fort poids (A15..A12 dans l'application ci-contre) est utlisée pour décoder le
circuit adressé (voir le chapitre sur le décodage).
- la partie de poids faible (A11..A0 dans l'application ci-contre) est utilisée pour choisir l'un des
éléments de données à l'intérieur du circuit sélectionné par le décodeur d'adresse.
Ce sont les entrées CS (Chip Select) qui indiquent, lorsqu'elles ont à 1, le circuit sélectionné. Une
entrée CS à 0 revient à débrancher le circuit. Toutes ses entrées/sorties passent alors à l'état
haute impédance (High Z).
Une fois l'adresse stabilisée, le processeur choisit le sens de l'échange des données en plaçant le
bit de lecture ou d'écriture au niveau adéquat : 1 pour la lecture et 0 pour l'écriture dans
l'exemple ci-dessus.
Les données peuvent alors circuler sur le bus de données.
De la même façon les liaisons avec certains périphériques, en particulier l'imprimante, se font en
mode parallèle. Les données circulent alors entre ce périphérique et le système informatique
(ordinateur, automate, ...) par un ensemble de lignes en parallèle. La liaison avec l'imprimante
étant unique on ne peut pas à proprement parler de bus parallèle.
