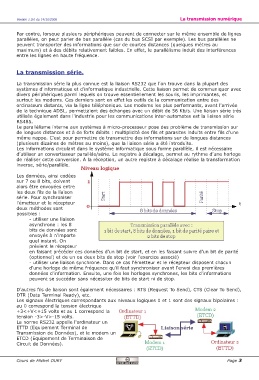

Page 3 - La transmission numérique de l'information

Version 1.0.0 du 14/10/2006 La transmission numérique

Par contre, lorsque plusieurs périphériques peuvent de connecter sur le même ensemble de lignes
parallèles, on peut parler de bus parallèle (cas du bus SCSI par exemple). Les bus parallèles ne
peuvent transporter des informations que sur de courtes distances (quelques mètres au
maximum) et à des débits relativement faibles. En effet, le parallélisme induit des interférences
entre les lignes en haute fréquence.

La transmission série.

La transmission série la plus connue est la liaison RS232 que l'on trouve dans la plupart des
systèmes d'informatique et d'informatique industrielle. Cette liaison permet de communiquer avec
divers périphériques parmi lequels on trouve essentiellement les souris, les imprimantes, et
surtout les modems. Ces derniers sont en effet les outils de la communication entre des
ordinateurs distants, via la ligne téléphonique. Les modems les plus performants, avant l'arrivée
de la technique ADSL, permettaient des échanges avec un débit de 56 Kb/s. Une liaison série très
utilisée également dans l'industrie pour les communications inter-automates est la liaison série
RS485.
Le parallélisme interne aux systèmes à micro-processeur pose des problème de transmission sur
de longues distances et à de forts débits : multiplicité des fils et parasites induits entre fils d'une
même nappe. C'est pour permettre de transmettre des informations sur de longues distances
(plusieurs dizaines de mètres au moins), que la liaison série a été introduite.
Les informations circulant dans le système informatique sous forme parallèle, il est nécessaire
d'utiliser un convertisseur parallèle/série. Le registre à décalage, permet au rythme d'une horloge
de réaliser cette conversion. A la réception, un autre registre à décalage réalise la transformation
inverse, série/parallèle.

Les données, ainsi codées
sur 7 ou 8 bits, doivent
alors être envoyées entre
les deux fils de la liaison
série. Pour synchroniser
l'émetteur et le récepteur
deux méthodes sont
possibles :
- utiliser une liaison
asynchrone : les 8
bits de données sont
envoyés à n'importe
quel instant. On
prévient le récepteur
en faisant précéder ces données d'un bit de start, et en les faisant suivre d'un bit de parité
(optionnel) et de un ou deux bits de stop (voir l'exercice associé)
- utiliser une liaison synchrone. Dans ce cas l'émetteur et le récepteur disposent chacun
d'une horloge de même fréquence qu'il faut synchroniser avant l'envoi des premières
données d'information. Ensuite, une fois les horloges synchrones, les bits d'informations
peuvent se succéder sans nécessiter de bits de start ni de stop.

D'autres fils de liaison sont également nécessaires : RTS (Request To Send), CTS (Clear To Send),
DTR (Data Terminal Ready), etc.
Les signaux électriques correspondants aux niveaux logiques 0 et 1 sont des signaux bipolaires :
au 0 correspond la tension électrique
+3<+V<+15 volts et au 1 correspond la
tension -3>-V>-15 volts.
La norme RS232 appelle l'ordinateur un
ETTD (Equipement Terminal de
Transmission de Données), et le modem un
ETCD (Equipement de Terminaison de
Circuit de Données).

Cours de Michel OURY Page 3
