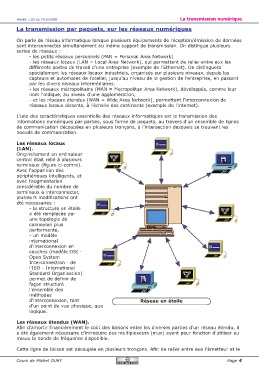

Page 4 - La transmission numérique de l'information

Version 1.0.0 du 14/10/2006 La transmission numérique
La transmission par paquets, sur les réseaux numériques

On parle de réseau informatique lorsque plusieurs équipements de réception/émission de données
sont interconnectés simultanément au même support de transmission. On distingue plusieurs
sortes de réseaux :
- les petits réseaux personnels (PAN = Personal Area Network)
- les réseaux locaux (LAN = Local Area Network), qui permettent de relier entre eux les
différents postes de travail d'une entreprise (exemple de l'Ethernet). On distinguera
spécialement les réseaux locaux industriels, organisés sur plusieurs niveaux, depuis les
capteurs et automates de l'atelier, jusqu'au niveau de la gestion de l'entreprise, en passant
par les divers niveaux intermédiaires.
- les réseaux métropolitains (MAN = Metropolitan Area Network), développés, comme leur
nom l'indique, au niveau d'une agglomération,
- et les réseaux étendus (WAN = Wide Area Network), permettant l'interconnexion de
réseaux locaux distants, à l'échelle des continents (exemple de l'internet).

L'une des caractéristiques essentielle des réseaux informatiques est la transmission des
informations numériques par parties, sous forme de paquets, au travers d'un ensemble de lignes
de communication découpées en plusieurs tronçons, à l'intersection desquels se trouvent les
noeuds de communication.

Les réseaux locaux
(LAN).
Originellement un ordinateur
central était relié à plusieurs
terminaux (figure ci-contre).
Avec l'apparition des
périphériques intelligents, et
avec l'augmentation
considérable du nombre de
terminaux à interconnecter,
plusieurs modifications ont
été nécessaires :
- la structure en étoile
a été remplacée par
une topologie de
connexion plus
performante,
- un modèle
international
d'interconnexion en
couches (modèle OSI -
Open System
Interconnection - de
l'ISO - International
Standard Organisation)
permet de définir de
façon structuré
l'ensemble des
méthodes
d'interconnexion, tant Réseau en étoile
d'un point de vue physique, que
logique.

Les réseaux étendus (WAN).
Afin d'amortir financièrement le coût des liaisons entre les diverses parties d'un réseau étendu, il
a été également nécessaire d'introduire des multiplexeurs (mux) ayant pour fonction d'utiliser au
mieux la bande de fréquence disponible.

Cette ligne de liaison est découpée en plusieurs tronçons. Afin de relier entre eux l'émetteur et le

Cours de Michel OURY Page 4
