Plus récemment la SCNF a développé une collaboration avec le L2EP,

afin de définir un programme de simulation d’une locomotive hybride,

pour zone non électrifiée : terminaison portuaire, désserte locale,…

La REM est un outil graphique basé sur 4 éléments essentiels :

- les sources énergétiques,

- les convertisseurs,
- les éléments d’accumulations

- et les couplages.

Une bibliothèque a donc été définie pour différencier ces éléments selon
des critères de formes et de couleurs en fonction de la nature de l’élé-

ment. Son fonctionnement est basé sur des règles essentielles :

1-Le respect systématique de la causalité intégrale. On parle d’un mo-

dèle causal.

2-Le flux énergétique global échangé se traduit par l’interconnexion des
différents éléments associés au système

3-Le principe d’action-réaction dont la définition est la suivante : “toute
action de l’environnement sur un système induit une réaction du

système sur l’environnement”. Ce principe se traduit alors par la no-

tion de variable d’action et de réaction. À noter que toute action de

nature potentielle induit une réaction de nature cinétique et vice
versa. Ainsi la puissance échangée correspond au produit entre la va-

riable d’action et celle de réaction ou autrement dit, au produit entre

la variable cinétique et la va-
riable potentielle.

g Les sources énergétiques

Ce sont les générateurs ou ré-

cepteurs d’une variable éner-

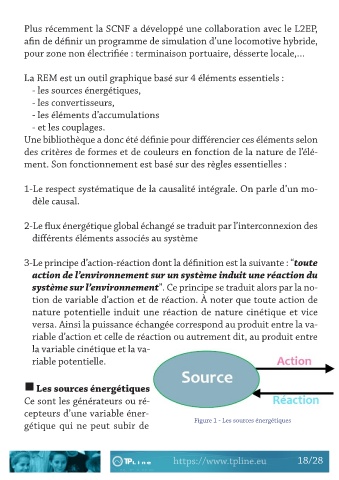

Figure 1 - Les sources énergétiques
gétique qui ne peut subir de
