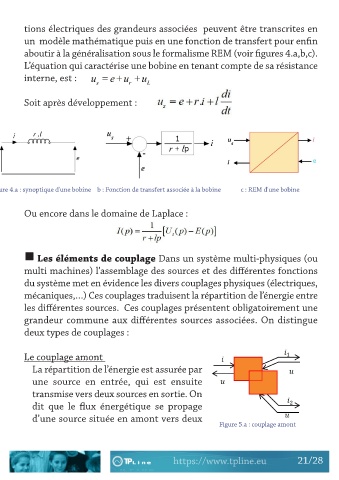

Page 21 - Bulletin mai 2022
P. 21
tions électriques des grandeurs associées peuvent être transcrites en
un modèle mathématique puis en une fonction de transfert pour enfin
aboutir à la généralisation sous le formalisme REM (voir figures 4.a,b,c).
L’équation qui caractérise une bobine en tenant compte de sa résistance
interne, est :
Soit après développement :
ure 4.a : synoptique d'une bobine b : Fonction de transfert associée à la bobine c : REM d'une bobine
Ou encore dans le domaine de Laplace :
g Les éléments de couplage Dans un système multi-physiques (ou
multi machines) l’assemblage des sources et des différentes fonctions
du système met en évidence les divers couplages physiques (électriques,
mécaniques,…) Ces couplages traduisent la répartition de l’énergie entre
les différentes sources. Ces couplages présentent obligatoirement une
grandeur commune aux différentes sources associées. On distingue
deux types de couplages :
Le couplage amont
La répartition de l’énergie est assurée par
une source en entrée, qui est ensuite
transmise vers deux sources en sortie. On
dit que le flux énergétique se propage
d’une source située en amont vers deux
Figure 5.a : couplage amont
