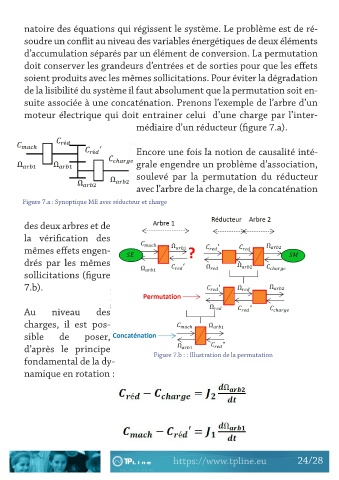

Page 24 - Bulletin mai 2022

natoire des équations qui régissent le système. Le problème est de ré-

soudre un conflit au niveau des variables énergétiques de deux éléments

d’accumulation séparés par un élément de conversion. La permutation

doit conserver les grandeurs d’entrées et de sorties pour que les effets
soient produits avec les mêmes sollicitations. Pour éviter la dégradation

de la lisibilité du système il faut absolument que la permutation soit en-

suite associée à une concaténation. Prenons l’exemple de l’arbre d’un
moteur électrique qui doit entrainer celui d’une charge par l’inter-

médiaire d’un réducteur (figure 7.a).

Encore une fois la notion de causalité inté-

grale engendre un problème d’association,

soulevé par la permutation du réducteur
avec l’arbre de la charge, de la concaténation

Figure 7.a : Synoptique ME avec réducteur et charge

des deux arbres et de
la vérification des

mêmes effets engen-

drés par les mêmes
sollicitations (figure

7.b).

Au niveau des
charges, il est pos-

sible de poser,

d’après le principe
Figure 7.b : : Illustration de la permutation
fondamental de la dy-

namique en rotation :
