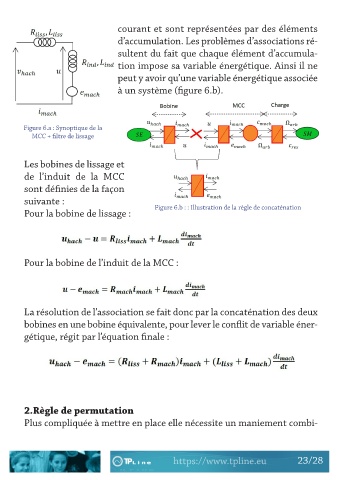

Page 23 - Bulletin mai 2022
P. 23
courant et sont représentées par des éléments
d’accumulation. Les problèmes d’associations ré-
sultent du fait que chaque élément d’accumula-
tion impose sa variable énergétique. Ainsi il ne
peut y avoir qu’une variable énergétique associée
à un système (figure 6.b).
Figure 6.a : Synoptique de la
MCC + filtre de lissage
Les bobines de lissage et
de l’induit de la MCC
sont définies de la façon
suivante :
Figure 6.b : : Illustration de la règle de concaténation
Pour la bobine de lissage :
Pour la bobine de l’induit de la MCC :
La résolution de l’association se fait donc par la concaténation des deux
bobines en une bobine équivalente, pour lever le conflit de variable éner-
gétique, régit par l’équation finale :
2.Règle de permutation
Plus compliquée à mettre en place elle nécessite un maniement combi-
