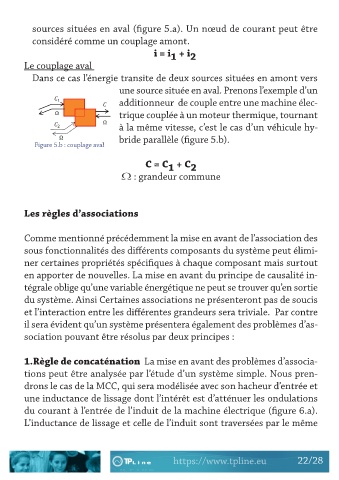

sources situées en aval (figure 5.a). Un nœud de courant peut être

considéré comme un couplage amont.

i = i + i
1
2
Le couplage aval
Dans ce cas l’énergie transite de deux sources situées en amont vers

une source située en aval. Prenons l’exemple d’un

additionneur de couple entre une machine élec-
trique couplée à un moteur thermique, tournant

à la même vitesse, c’est le cas d’un véhicule hy-

bride parallèle (figure 5.b).
Figure 5.b : couplage aval

C = C + C
1
2
Ω : grandeur commune

Les règles d’associations

Comme mentionné précédemment la mise en avant de l’association des

sous fonctionnalités des différents composants du système peut élimi-

ner certaines propriétés spécifiques à chaque composant mais surtout
en apporter de nouvelles. La mise en avant du principe de causalité in-

tégrale oblige qu’une variable énergétique ne peut se trouver qu’en sortie

du système. Ainsi Certaines associations ne présenteront pas de soucis

et l’interaction entre les différentes grandeurs sera triviale. Par contre
il sera évident qu’un système présentera également des problèmes d’as-

sociation pouvant être résolus par deux principes :

1.Règle de concaténation La mise en avant des problèmes d’associa-

tions peut être analysée par l’étude d’un système simple. Nous pren-

drons le cas de la MCC, qui sera modélisée avec son hacheur d’entrée et
une inductance de lissage dont l’intérêt est d’atténuer les ondulations

du courant à l’entrée de l’induit de la machine électrique (figure 6.a).

L’inductance de lissage et celle de l’induit sont traversées par le même
