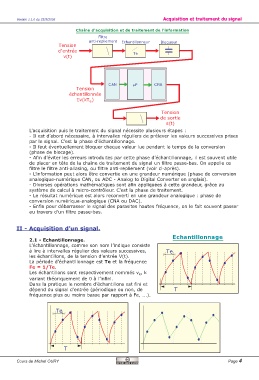

Page 4 - Acquisition et traitement du signal

Version 1.1.0 du 23/9/2006 Acquisition et traitement du signal

Chaîne d'acquisition et de traitement de l'information
Filtre
anti-repliement Echantillonneur Bloqueur
Tension
d'entrée
Te
v(t)

CAN μP CNA
Tension
échantillonnée
Σv(kT )
e

Tension
de sortie
s(t)
L’acquisition puis le traitement du signal nécessite plusieurs étapes :
- Il est d’abord nécessaire, à intervalles réguliers de prélever les valeurs successives prises
par le signal. C’est la phase d’échantillonnage.
- Il faut éventuellement bloquer chaque valeur lue pendant le temps de la conversion
(phase de blocage).
- Afin d’éviter les erreurs introduites par cette phase d’échantillonnage, il est souvent utile
de placer en tête de la chaîne de traitement du signal un filtre passe-bas. On appelle ce
filtre le filtre anti-aliasing, ou filtre anti-repliement (voir ci-après).
- L’information peut alors être convertie en une grandeur numérique (phase de conversion
analogique-numérique CAN, ou ADC - Analog to Digital Converter en anglais).
- Diverses opérations mathématiques sont afin appliquées à cette grandeur, grâce au
système de calcul à micro-contrôleur. C’est la phase de traitement.
- Le résultat numérique est alors reconverti en une grandeur analogique : phase de
conversion numérique-analogique (CNA ou DAC).
- Enfin pour débarrasser le signal des parasites hautes fréquence, on le fait souvent passer
au travers d’un filtre passe-bas.

II - Acquisition d’un signal.
Echantillonnage
2.1 - Echantillonnage.
L’échantillonnage, comme son nom l’indique consiste
à lire à intervalles régulier des valeurs successives, Te
les échantillons, de la tension d’entrée V(t).
La période d’échantillonnage est Te et la fréquence
Fe = 1/Te.
Les échantillons sont respectivement nommés v , k
k
variant théoriquement de 0 à l’infini.
Dans la pratique le nombre d’échantillons est fini et
dépend du signal d’entrée (périodique ou non, de T
fréquence plus ou moins basse par rapport à Fe, ...).

Te

T

Cours de Michel OURY Page 4
