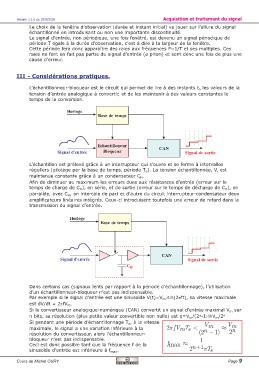

Version 1.1.0 du 23/9/2006                                        Acquisition et traitement du signal
              Le choix de la fenêtre d’observation (durée et instant initial) va jouer sur l’allure du signal
              échantillonné en introduisant ou non une importante discontinuité.
              Le signal d’entrée, non périodique, une fois fenêtré, est devenu un signal périodique de
              période T égale à la durée d’observation, c’est à dire à la largeur de la fenêtre.
              Cette période fera donc apparaître des raies aux fréquences F=1/T et ses multiples. Ces
              raies ne font en fait pas partie du signal d’entrée (a priori) et sont donc une fois de plus une
              cause d’erreur.


        III - Considérations pratiques.


              L’échantillonneur-bloqueur est le circuit qui permet de lire à des instants t les valeurs de la
                                                                                         n
              tension d’entrée analogique à convertir, et de les maintenir à des valeurs constantes le
              temps de la conversion.

                               Horloge
                                             Base de temps






                                            Echantilloneur
                                                                        CAN
                           Signal d'entrée     Bloqueur                            Signal de sortie

              L’échantillon est prélevé grâce à un interrupteur qui s’ouvre et se ferme à intervalles
              réguliers (pilotage par la base de temps, période T ). La tension échantillonnée, V, est
                                                                  e
              maintenue constante grâce à un condensateur C .
                                                               H
              Afin de diminuer au maximum les erreurs dues aux résistances d’entrée (erreur sur le
              temps de charge de C ), en série, et de sortie (erreur sur le temps de décharge de C ), en
                                    H
                                                                                                     H
              parralèle, avec C , on intercale de part et d’autre du circuit interrupteur-condensateur deux
                               H
              amplificateurs linéaires intégrés. Ceux-ci introduisent toutefois une erreur de retard dans la
              transmission du signal d’entrée.

                                Horloge
                                              Base de temps







                                                                         CAN
                            Signal d'entrée                                         Signal de sortie
                                                         C H




              Dans certains cas (signaux lents par rapport à la période d’échantillonnage), l’utilisation
              d’un échantillonneur-bloqueur n’est pas indispensable.
              Par exemple si le signal d’entrée est une sinusoïde V(t)=V .sin(2πft), sa vitesse maximale
                                                                         m
              est dV/dt = 2πfV .
                               m
              Si le convertisseur analogique-numérique (CAN) convertit un signal d’entrée maximal V    m  sur
                                                                                          n
              n bits, sa résolution (plus petite valeur convertible non nulle) est q=V /(2 -1)V /2 n
                                                                                                 m
                                                                                     m
              Si pendant une période d’échantillonnage T , à la vitesse                     V         V
                                                          e
                                                                            π
                                                                                             m
              maximale, le signal a une variation inférieure à la          2 fV T <      (2 −      ≈    m
                                                                                 me
                                                                                                        n
                                                                                            n
              résolution du convertisseur, alors l’échantillonneur-                             1)     2
              bloqueur n’est pas indispensable.                                   ≈       1
              Ceci est donc possible tant que la fréquence f de la         f max      n+  1
              sinusoïde d’entrée est inférieure à f max .                            2      π T e
